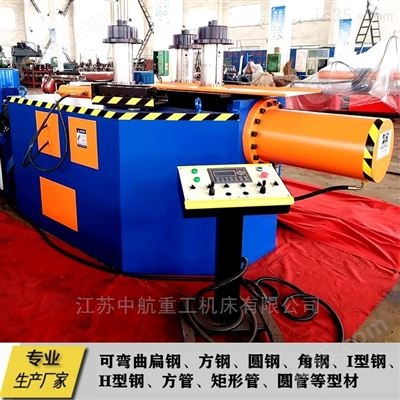

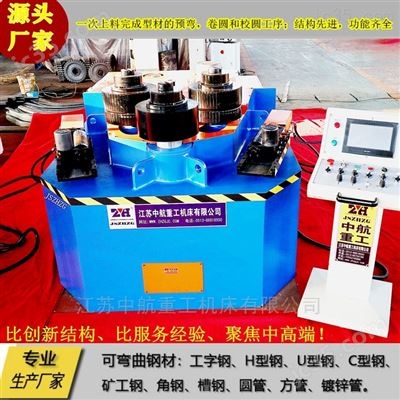

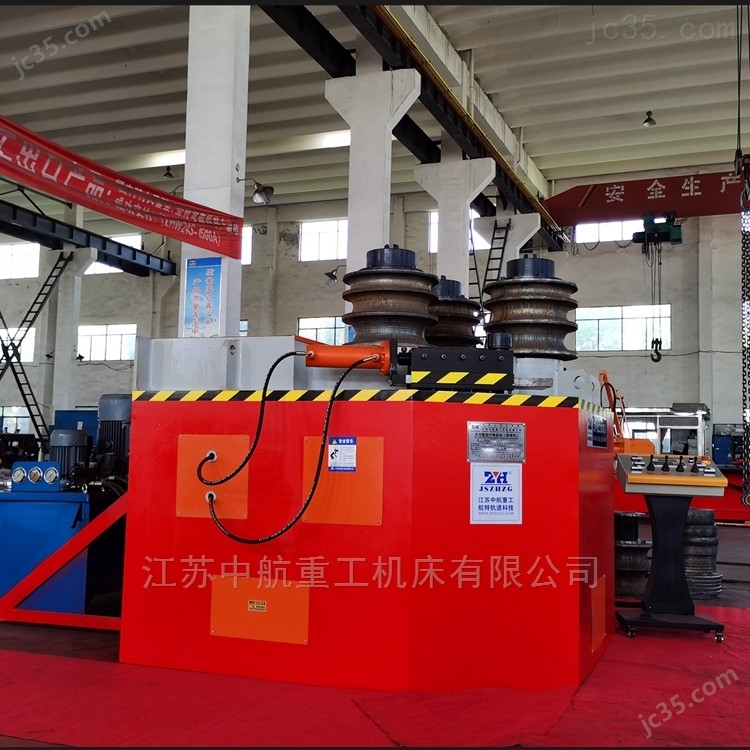

w24s-6a大棚弯管机:
本机为弧线下调式三辊或四辊型材卷弯机,*与众不同创新驱动。是于型材弯曲成型的一种通用设备。可把型材卷曲成圆形、弧形、等工件,广泛用于石油、化工、造船、水电、金属结构和机械制造等行业中。
设备主要结构由床身部分,托辊部分,驱动机构,电气系统,液压系统,模具部分等组成
二、w24s-6a大棚弯管机结构概述(8-9缸结构)
1、该机引进国外机型、为弧线下调式三辊型材卷弯机。机器的外形床身采用钢板焊接结构。主辊通过液压马达、齿轮、传递的动力作旋转运动。两个边辊,可绕中轴 b作弧线运动,通过液压马达、齿轮传递的动力与主轴同时作旋转运动,托辊安装在边辊两侧,可使托辊随边辊同时做弧线运动。通过各自的升降油缸可做升降运动。
2、机器的性能
该机辊均匀为驱动辊。卷制时可进行型材的端部预弯,通过调节导辊,可对型材卷制过程中产生的扭曲变形进行校正。
以上所有运动均通过电控柜上的电子数显、按钮操作实现。
注意:卷制过程中,三辊的旋转运动与边辊升降运动不可同时进行,以免发生故障,辊安装模具后,边辊才可进行升降运动。
四、电气控制系统说明
该机电气系统动力线路采用三相380v 50hz交流电源供电,控制电路通过控制变压器将380v转换为交流220v、110v供电;该机的电气操作控制部件及编码器数显表集中安装在操作台上,各操作部件功能用形象化符号表示。
