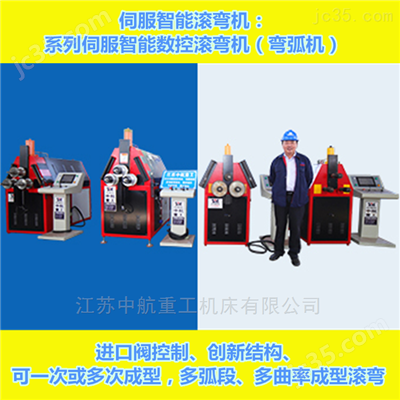

u形弯弧机 椭圆形弯滚机 弹簧型滚圆机 伺服智能滚弯机:

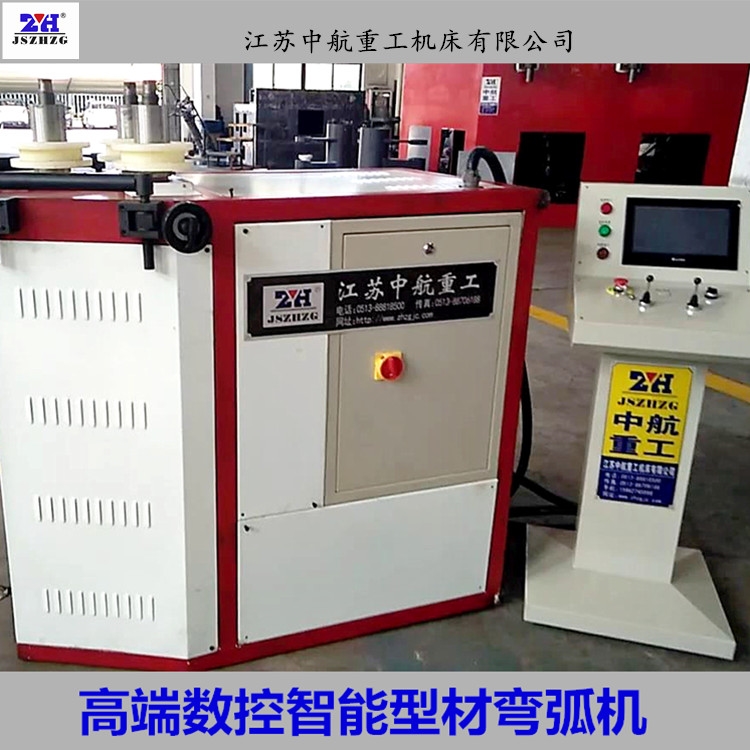

系列伺服智能数控滚弯机(弯弧机):进口阀控制、创新结构、可一次或多次成型,多弧段、多曲率成型滚弯
一、机械性能及主要适用范围

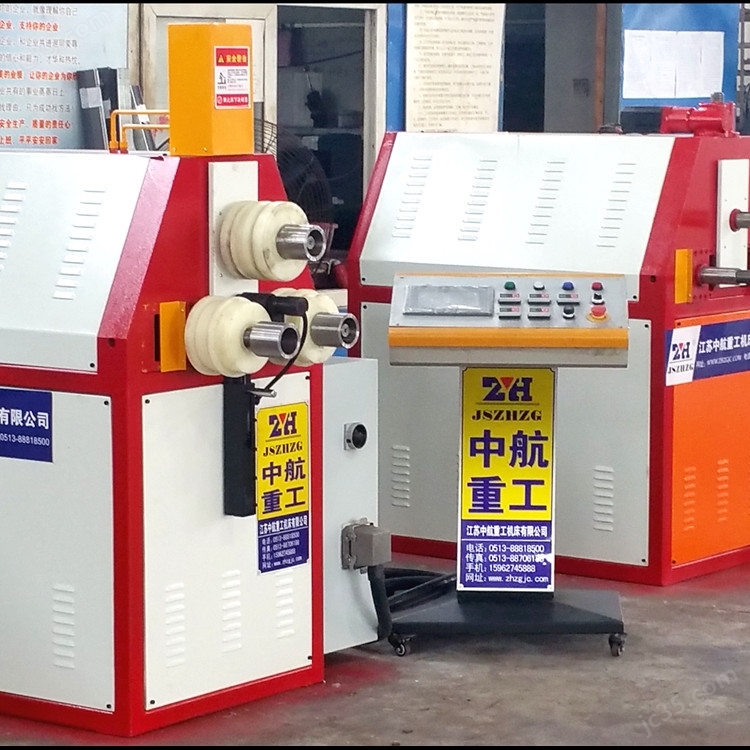

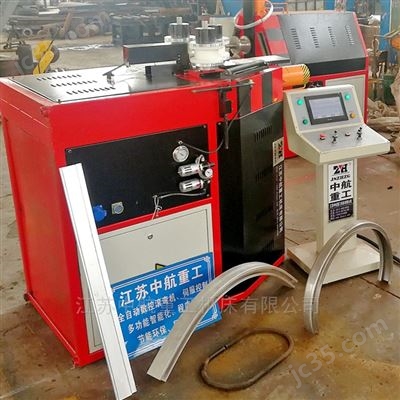

zhw25s-cnc型自动cnc滚弯机、系结合*技术、系统采用了伺服技术,机械结构无间隙连接,cnc控制系统,机、电、液的完美结合。它是一件柔性,紧凑,精准的艺术品,*的核心算法及控制技术使操作更灵活、更具亲和力。它将为您带来*的个性化、可重复性的产品艺术,性价比高的滚弯机。广泛应用于铝合金门窗、汽车工业、轨道成型、航天航空,高铁,风力发电、船舶、大型建筑、桥梁、各种非标金属型材弯曲。 zhw25s适用于各种金属型材弯圆,根据不同半径、不同型材延展性,可选择一次成型和多次成型,完成适应于各种料的延展性伸缩,通过定位系统,大程度减小成型过程中的变形,可实现鸭蛋圆椭圆的完美一次成型,通过油量和转速的调节对于过度连接部位的进行圆滑弧线处理,从而达到不规则圆的完美成型,本机器操作简单,需要半径大小数控掌握,效率高,准确度高,能弯c型、u型、椭圆形、弹簧型、等形状。实为中航重工实创。
二、设备简介:

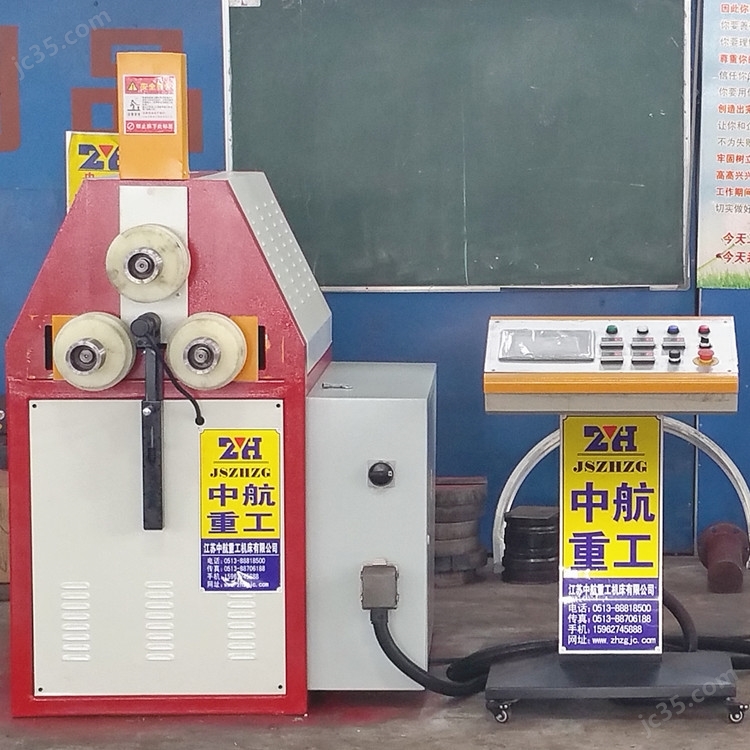

数控滚弯机通过三组与型材截面匹配的辊轮,利用三点成圆的原理,调整中间辊轮的位移,让型材在三组辊轮多次进给,让型材逐次成型到需要的半径。进给的长度通过传感编码器采集,辊轮的转动由cnc系统控制,自动匹配辊轮的线速度,同时中间辊轮的位移采用闭环滚弯伺服系统,以达到大推力高精度的要求。本设备用于铝型材或钢材的滚弯成型,为三辊立卧两用的加工方式,配置机械式支撑(根据产品要求)。
三、系统组成:1.压力、供油控制系统,采用伺服电机配置;2、液压伺服闭环运动控制系统,采用伺服阀、位置反馈配置;3、轴传动系统,采用变频电机、变频器配置;
4、控制、监控系统,采用运动控制器、plc、触摸屏、伺服控制操作系统、10寸以上彩色显示器配置。
